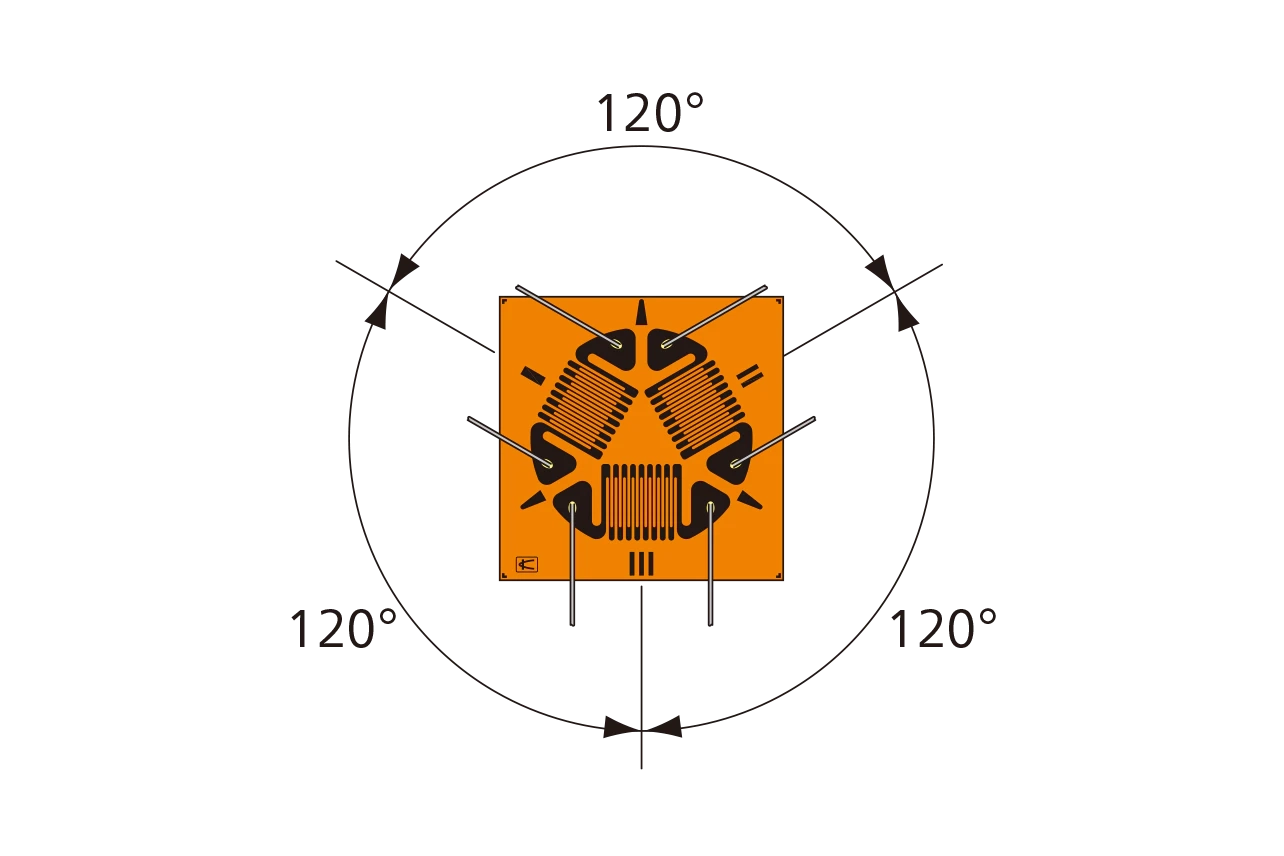

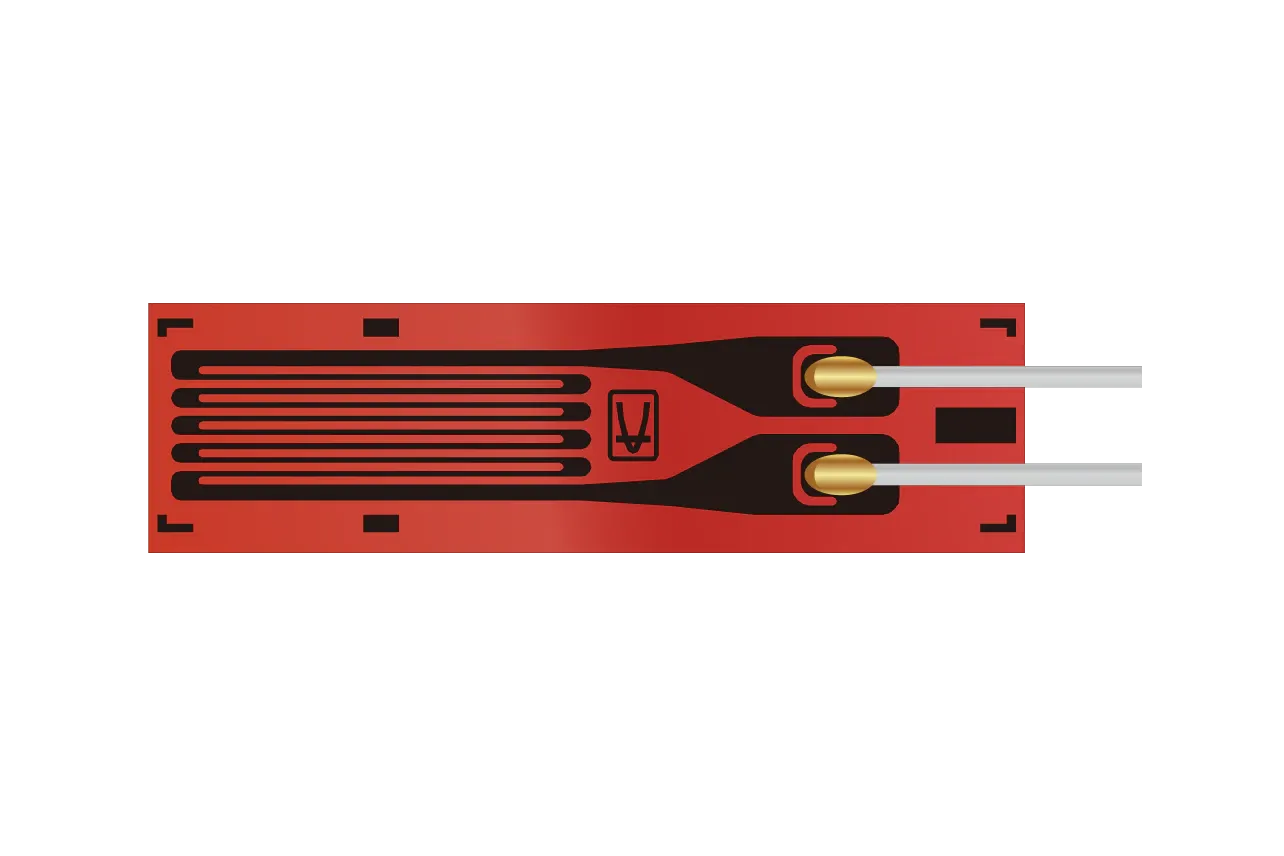

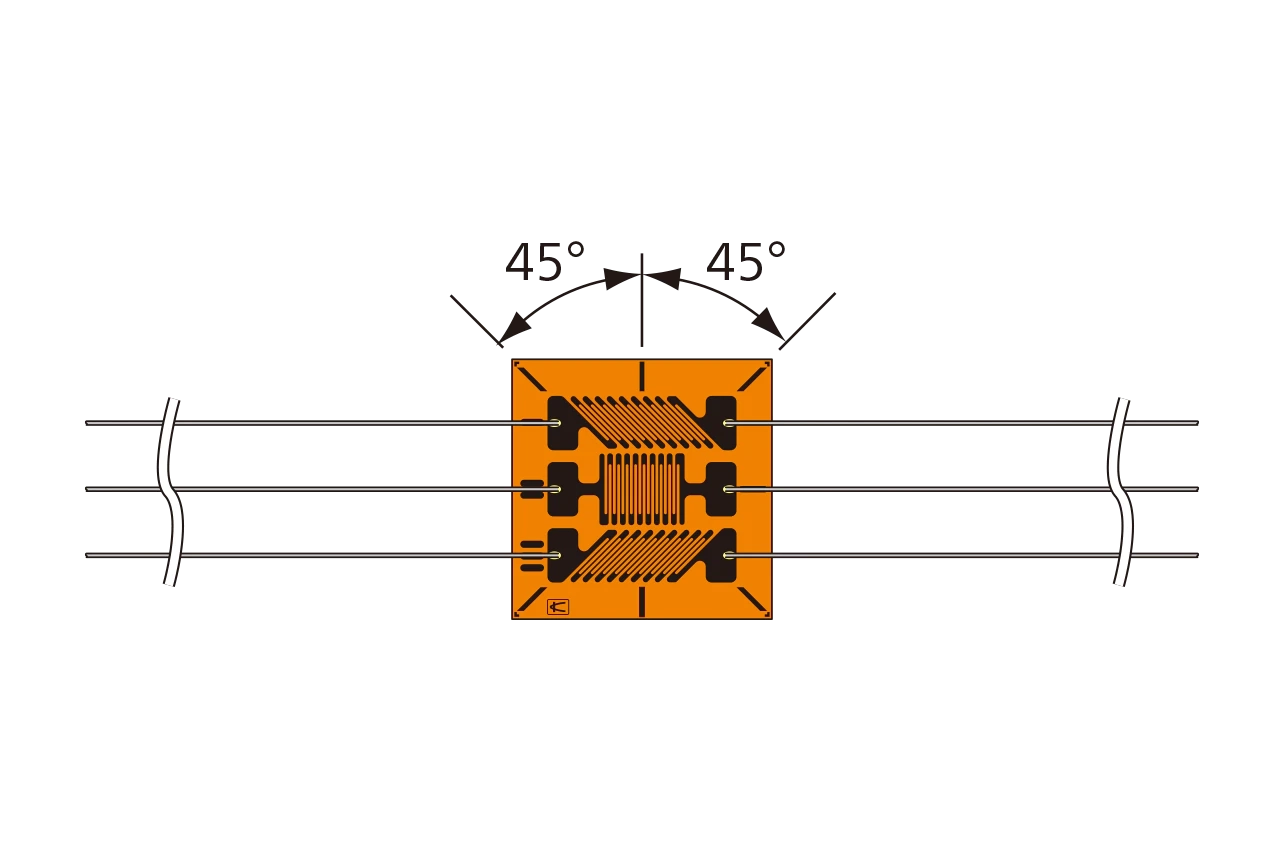

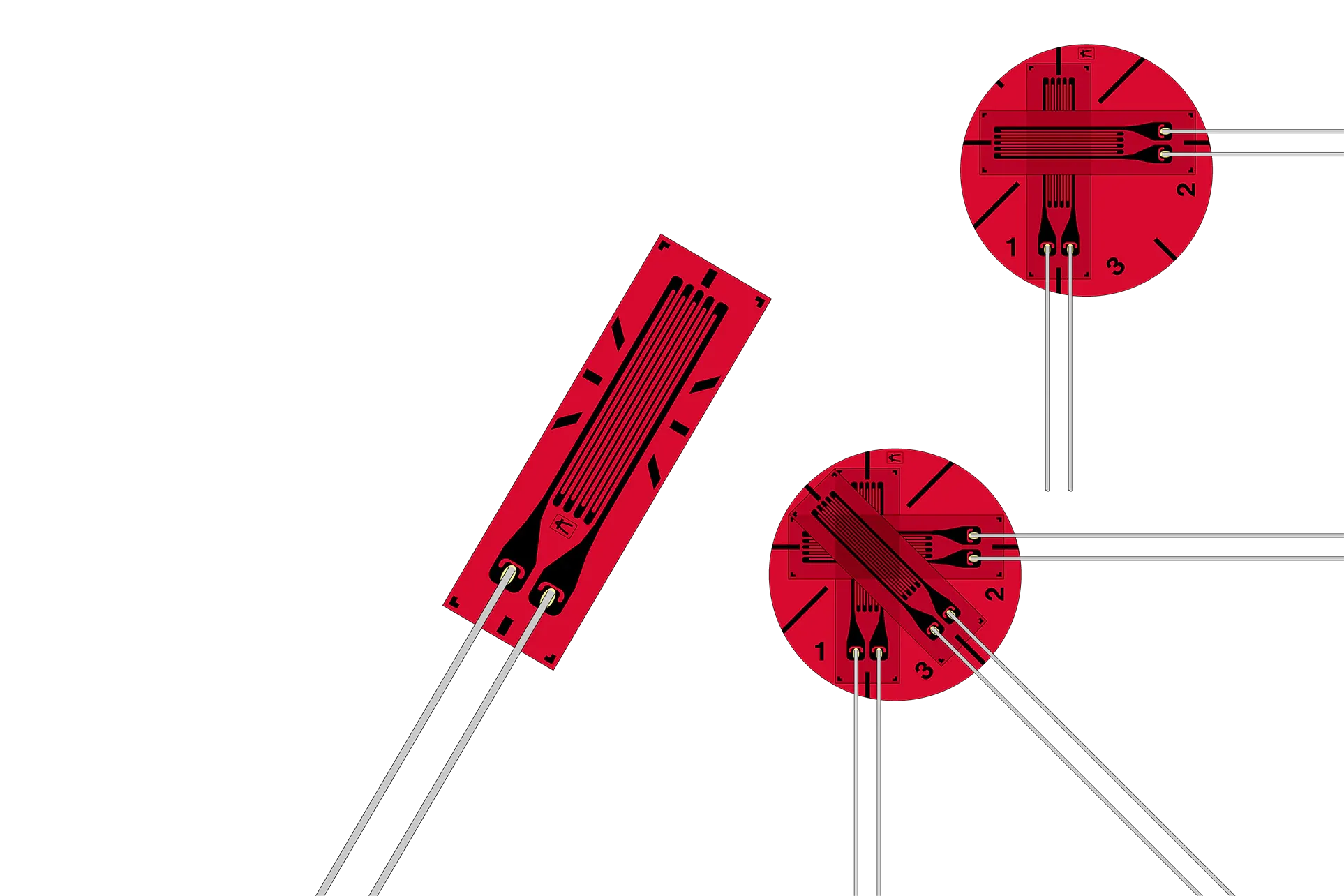

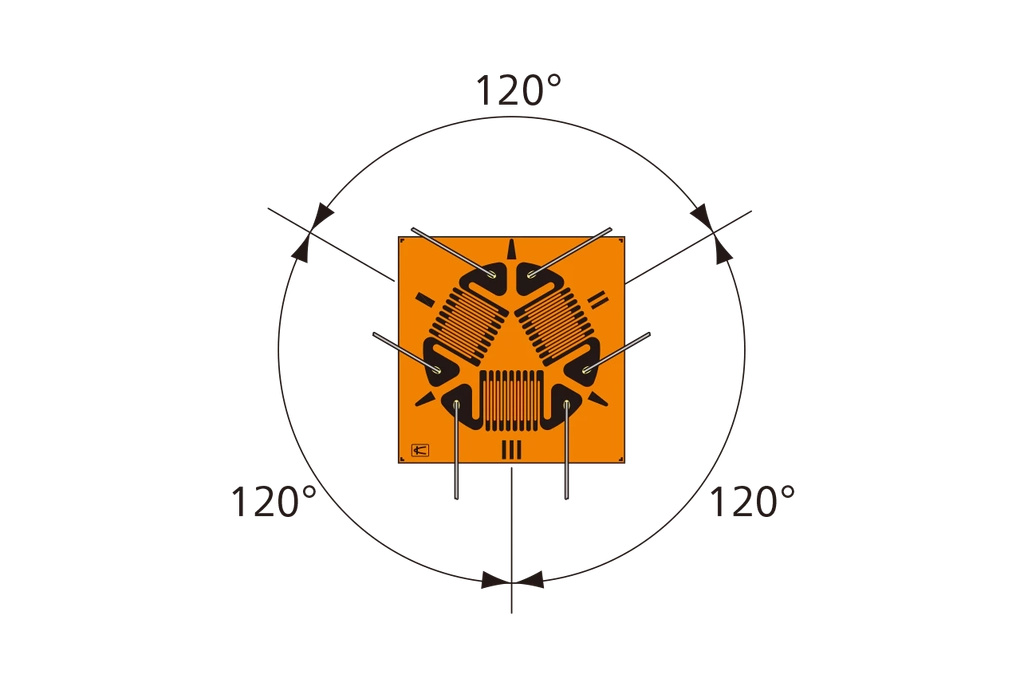

Strain Gages
범용 포일 스트레인 게이지 KFGS시리즈, 강재용 게이지
General-purpose Foil Strain Gage
•
세계최고 수준의 품질을 자랑하는 KYOWA사의 범용 포일 스트레인 게이지는 다양한 게이지 길이 및 패턴으로 제공되어 광범위한 응용 분야에 사용됩니다.
•
약 14μm 두께의 폴리이미드 수지 베이스로 제작되어 뛰어난 유연성을 제공합니다.
•
실내 및 실외 현장측정시 사용하기 위한 우수한 내습성을 갖추고 있습니다.
저항체 | CuNi alloy foil |
베이스 재료 | Polyimide |
접착재별 사용온도(°C) | CC-33A: -196 to 120°C
CC-35: -10 to 120°C
CC-36: -30 to 100°C
EP-340: -55 to 150°C
PC-600: -196 to 150°C |
리드선 케이블에 따른 사용온도(°C) | Polyester-coated copper wire: -196 to 150°C
Vinyl-coated flat cable (L-6, L-7): -10 to 80°C
Mid-temperature cable (L-11, L-12): -100 to 150°C |
자기보상온도(°C) | 10 to 100°C |
선팽창계수(×10^-6/℃) | 5, 11, 16, 23, 27 |
한계 스트레인(approx. %, 상온조건) | 5.0 (CC-33A) |
피로수명(times, 상온조건) | 1.2x10^7 (PC-600, ±1500 μm/m) |

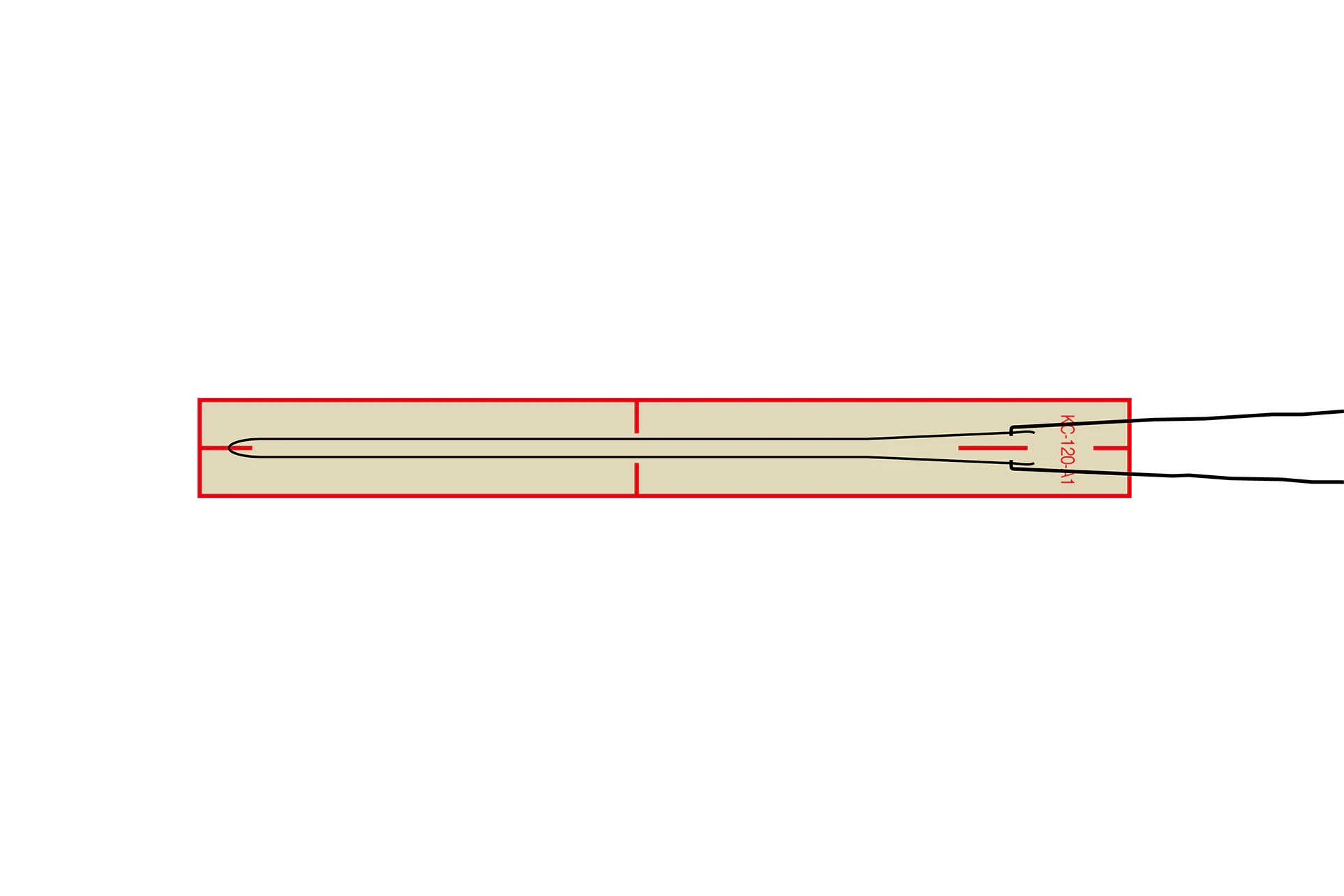

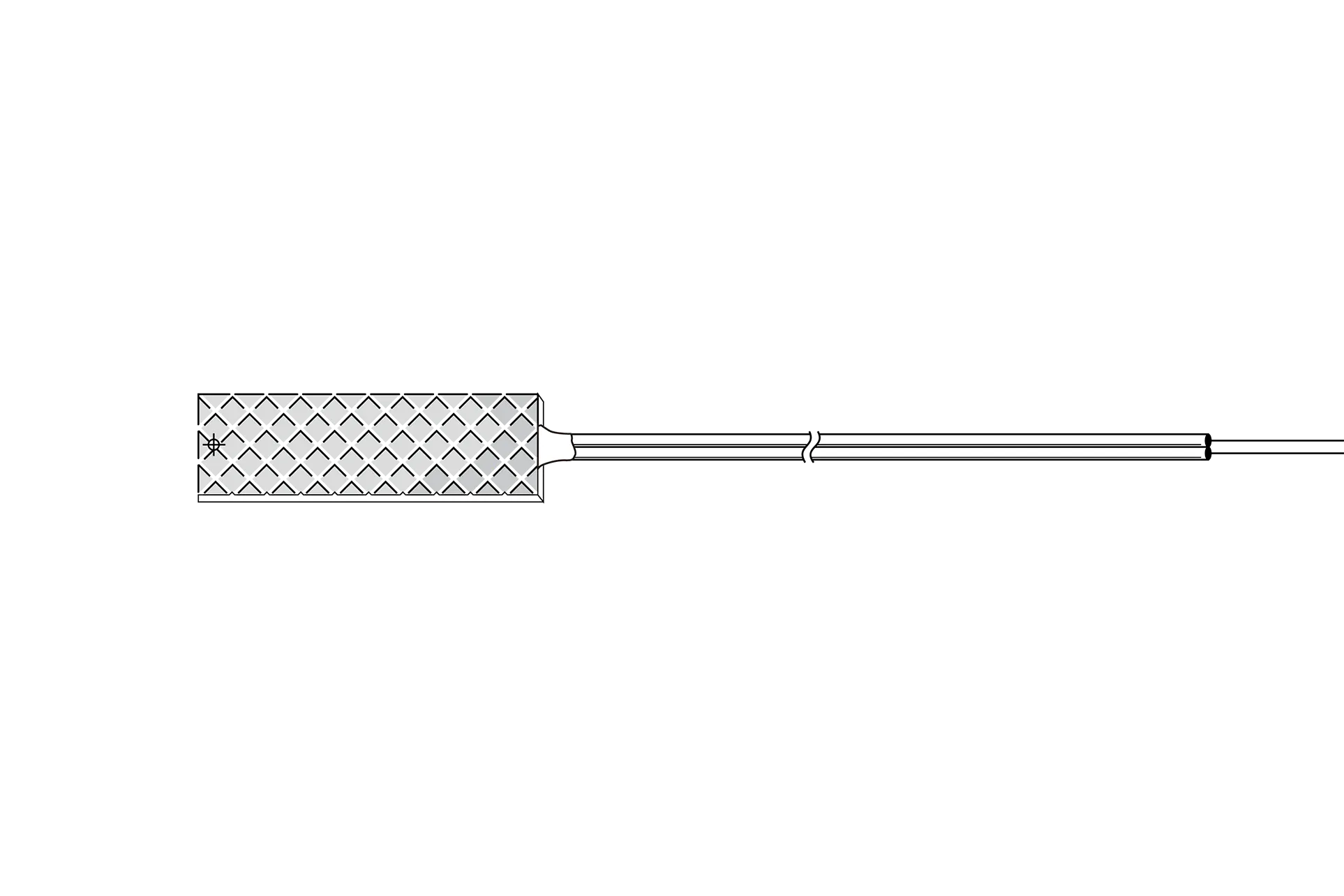

와이어 스트레인 게이지 KC시리즈, 콘크리트용 게이지
Wire Strain Gage
•
KC시리즈 콘크리트용 스트레인게이지는 긴 게이지 길이를 특징으로 하며, 콘크리트 부재의 평균 변형률 측정에 적합한 와이어 스트레인 게이지입니다.
•
골재(자갈, 모래 등)의 최대 직경보다 3배 이상 긴 게이지 길이를 가진 모델을 선택하는 것이 일반적입니다.
저항체 | CuNi alloy wire |
베이스 재료 | Paper base + phenol-epoxy |
접착재별 사용온도(°C) | EP-340: -55 to 150℃
CC-35: -30 to 120ºC |
리드선 케이블에 따른 사용온도(°C) | Vinyl-coated flat cable (L-6, L-7): -10 to 80ºC |
자기보상온도(°C) | 10 to 60ºC |
선팽창계수(×10^-6/℃) | 11 |
한계 스트레인(approx. %, 상온조건) | 1.8 |
피로수명(times, 상온조건) | 1.5 x 105 (±1500μm/m) |

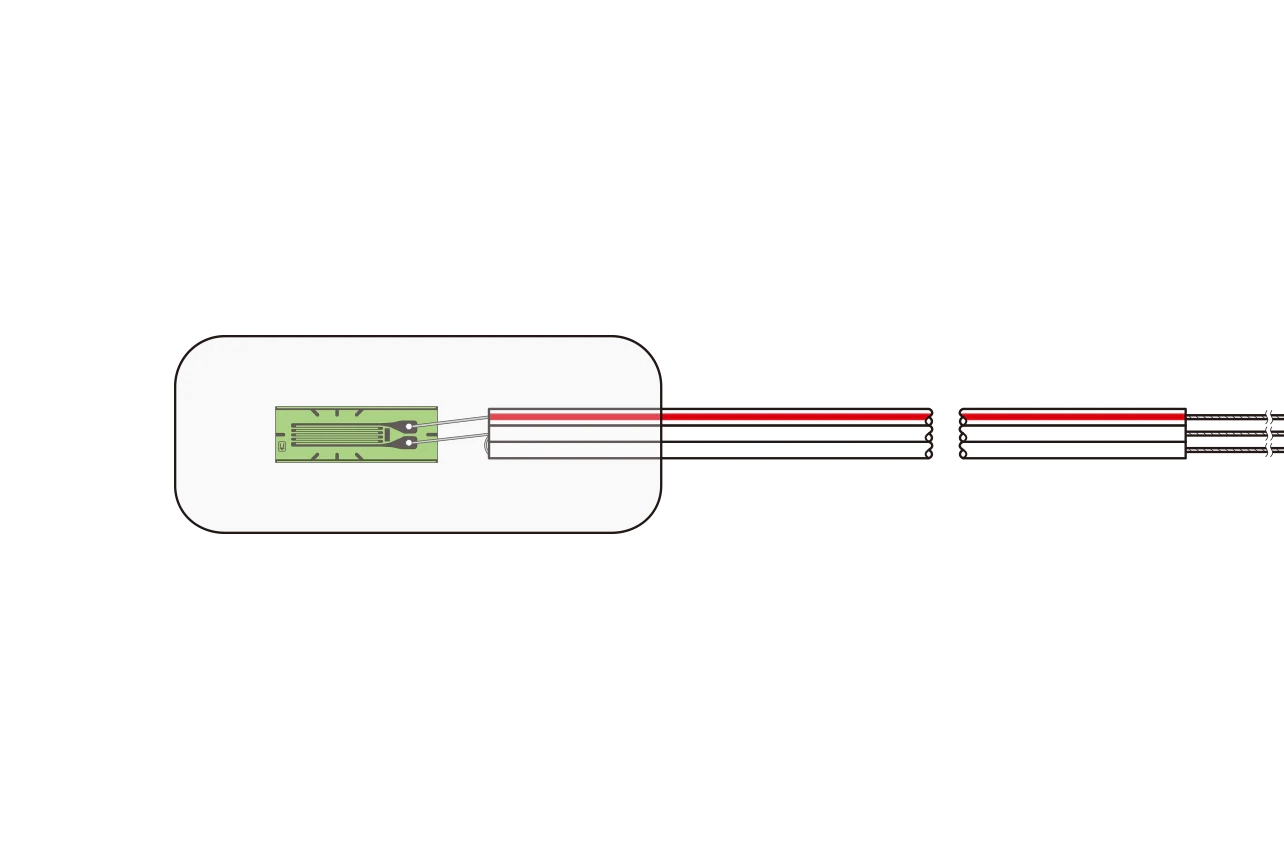

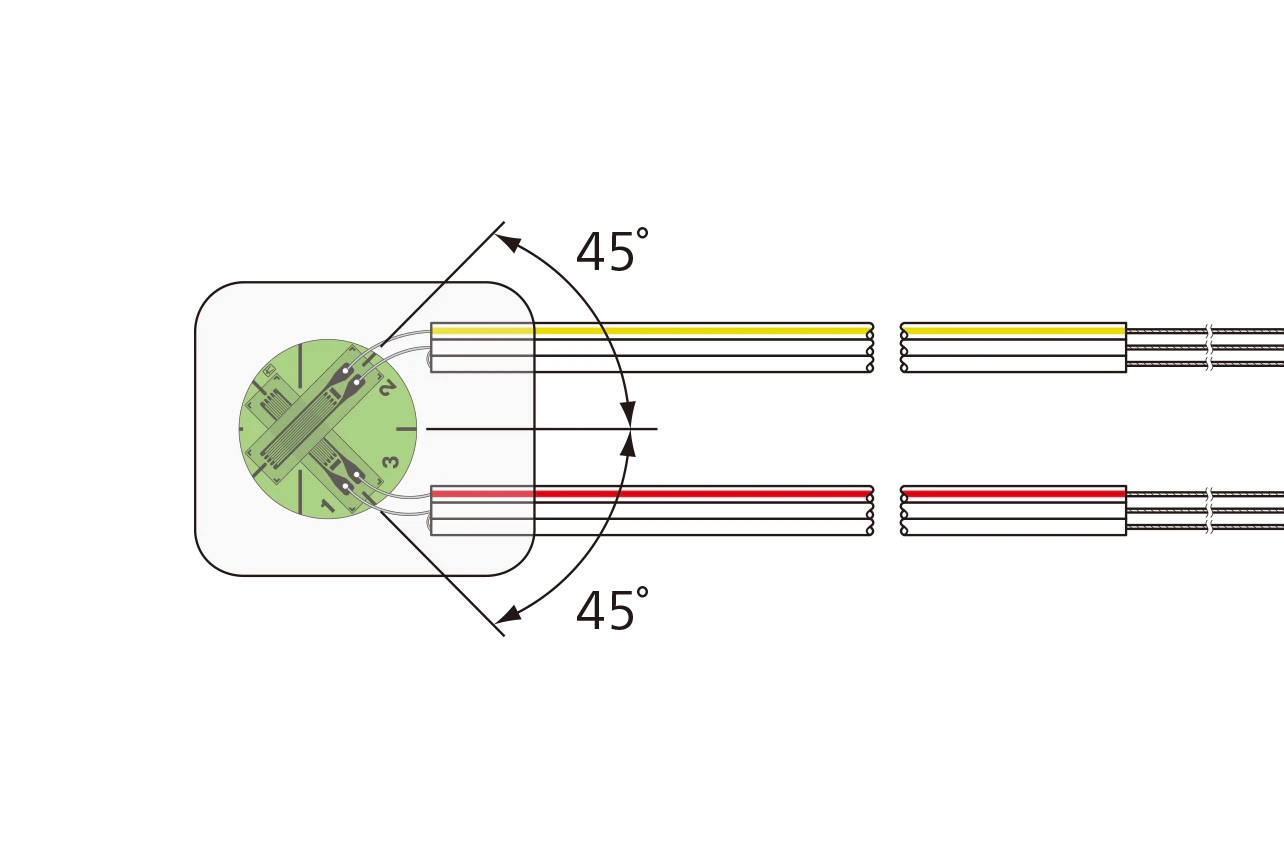

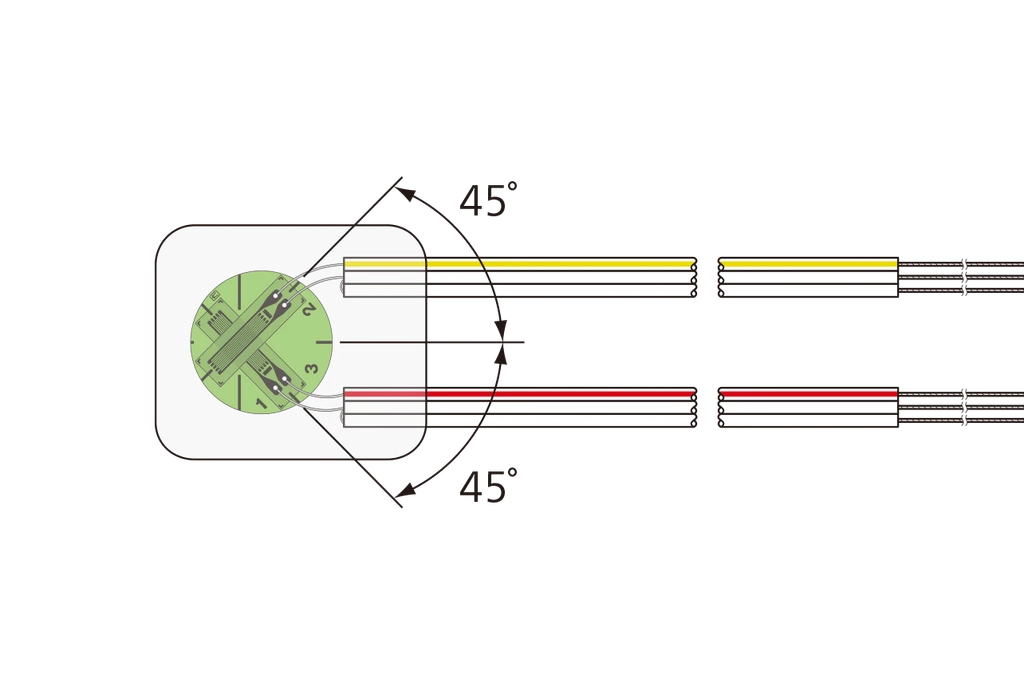

방수형 스트레인 게이지 KFWB시리즈, 방수 게이지(강재용)
Waterproof Foil Strain Gage
•
특수 수지로 코팅된 방수형(waterproof) 스트레인 게이지입니다.
•
접착제를 사용하여 대상 표면에 간단하게 부착할 수 있으며, 실외 및 수중환경에 사용할 수 있습니다. 유연한 재질로 곡면에도 쉽게 부탁할 수 있습니다.
•
약 10MPa 수중 압력에서 100시간 이상 도출시에도 절연 저항은 거의 감소하지 않습니다.
저항체 | CuNi alloy foil |
베이스 재료 | Polyimide |
접착재별 사용온도(°C) | CC-33A: -10 to 80ºC
CC-36: -10 to 80ºC
EP-340: -10 to 80ºC |
리드선 케이블에 따른 사용온도(°C) | Vinyl-coated flat cable (L-6, L-7): -10 to 80ºC |
자기보상온도(°C) | 10 to 80ºC |
선팽창계수(×10^-6/℃) | 11, 16, 23 |
한계 스트레인(approx. %, 상온조건) | 2.8 |
피로수명(times, 상온조건) | 3 x 10^4 (±500μm/m) |

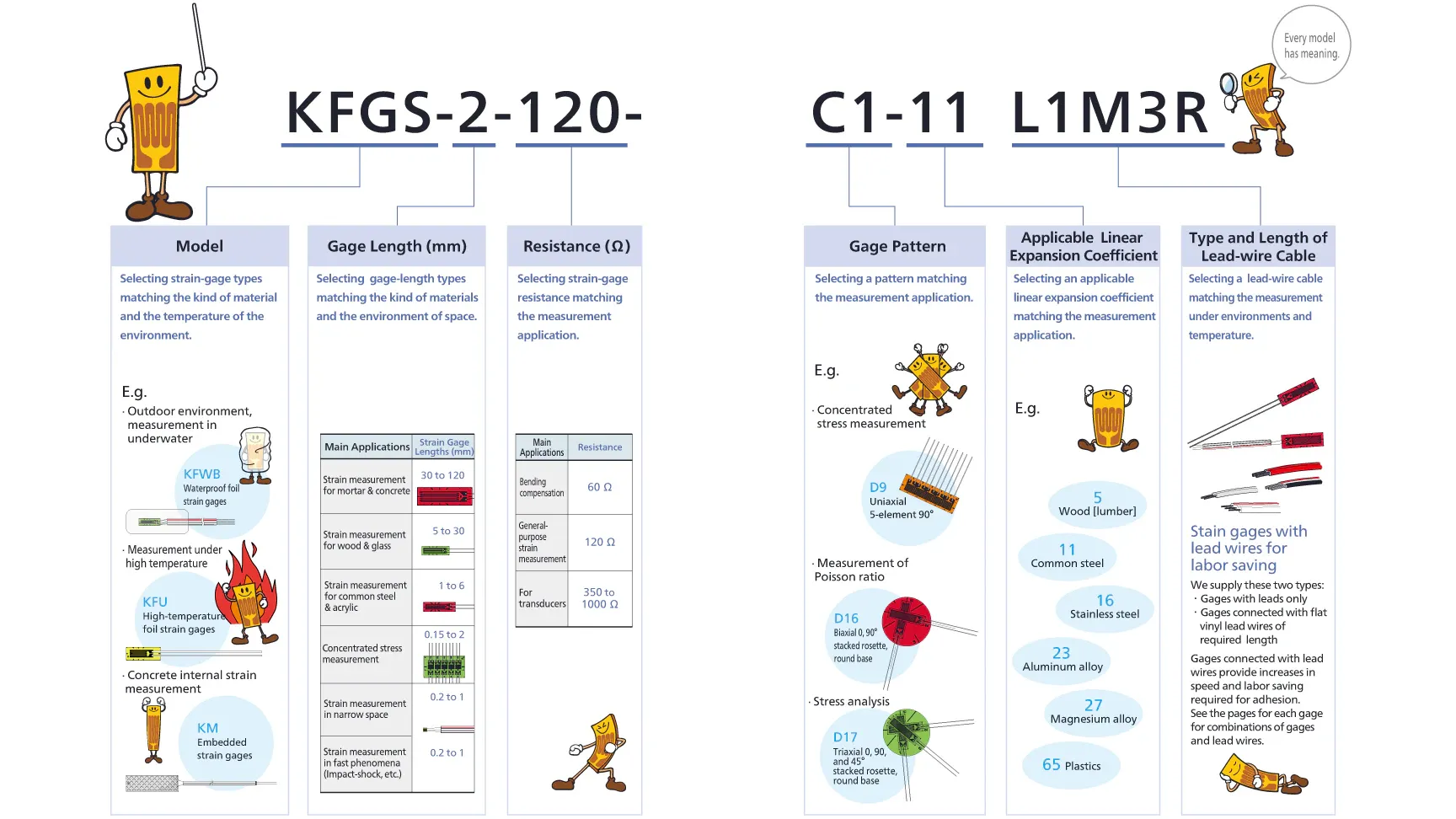

스트레인게이지 모델 식별방법
모델명 - 게이지길이(mm) - 저항 - 게이지패턴 - 선팽창계수 - 리드선 타입/길이
